熱(冷)量積算控制儀/記錄儀

√  萬能信號輸入,可輸入直流電流、直流電壓、毫伏、熱電阻、等信號
×  無
¤
◆ 多種流量積算公式,適應各測量場合,具備流量系數K自動演算功能
◆ 可對測量介質進行定量控制,帶手/自動啟動、停止、清零功能
◆ 輸入、輸出、電源、通訊相互之間采用光電隔離技術
◆ 帶DC24V饋電輸出,為現場變送器配電
◆ USB數據轉存功能和SD卡擴展功能
服務熱線: 0510-88214722

產品參數/ Product parameter

1415954936304105.gif 概述

    RY-7600/7600R系列液晶流量(熱能)積算控制儀/記錄儀對現場溫度、壓力、流量 等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理,構成數字采集系統及控制系統,適合于對氣體、液體和蒸汽流量進行過程監測,總量累積及定量控 制,同時可與V錐等多種流量傳感器配套使用;可自動判斷過熱蒸汽向飽和蒸汽轉換并實現蒸汽熱能測量和累積。

剪頭2.gif萬能信號輸入,可輸入直流電流、直流電壓、毫伏、熱電阻、熱電偶、頻率等信號;0.2級測量精度。
    1415955134947645.gif儀表具有貿易結算功能,可設置小流量補足、停電補足、信號斷線補償功能、報表功能、停電/上電記錄功能、報表功能、總掉電時間和總掉電次數記錄功能,同時具有良好的“防盜”功能。
    1415955134947645.gif內置多種流量積算公式,適應各測量場合,具備流量系數K自動演算功能。
    1415955134947645.gif可對測量介質進行定量控制,帶手/自動啟動、停止、清零功能。
    1415955134947645.gif支持RS485、RS232串行接口,采用標準MODBUS RTU通訊協議。
    1415955134947645.gif支持RS232C打印功能,具有手動打印、定時打印功能。
    1415955134947645.gif帶DC24V饋電輸出,為現場變送器配電。
    1415955134947645.gif帶USB數據轉存功能和SD卡擴展功能。
    1415955134947645.gif輸入、輸出、電源、通訊相互之間采用光電隔離技術。

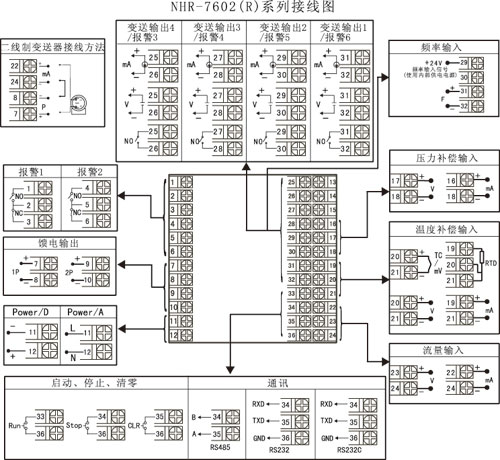

1415954936304105.gif 接線圖





    注1:接線圖中在同一組端子標有不同功能的,只能選擇其中一種功能。如RS485和RS232在同一組接線端子上,只能選擇一種。

    注2:橫豎式儀表后蓋接線端子的方向不一樣,見示意圖1。



1415954936304105.gif儀表選型
          RY-76 □-□-□-□-□
 流量積算控制儀 ① ② ③ ④ ⑤
          RY-76 □R-□-□-□-□
 流量積算記錄儀 ①  ② ③ ④ ⑤
①補償輸入方式 ③報警輸出
代碼 補償輸入方式 代碼 報警通道(繼電器接點輸出)
01
02
單路無補償輸入
溫壓補償輸入
X
1
2
3
4
5
6
無輸出
1限報警
2限報警
3限報警
4限報警
5限報警
6限報警
②規格尺寸
代碼 寬*高*深
A
B
C
160*80*110mm(橫式)
80*160*110mm(豎式)
96*96*110mm(方式)
④供電電源
代碼 電壓范圍
A
D
AC/DC 100~240V(AC/50-60Hz)
DC 12~36V
⑤附加功能(以下功能可全選,用“/”隔開,不選功能可省略)
變送輸出(備注1) 通訊輸出
代碼 輸出通道 代碼 通訊接口(通訊協議)
1
2
3
4
1路變送輸出
2路變送輸出
3路變送輸出
4路變送輸出
D1
D2
D3
Y
RS-485通訊接口(Modbus RTU)
RS232通訊接口(Modbus RTU)
RS232C打印接口
啟動、停止、清零
饋電輸出
代碼 饋電輸出(輸出電壓)
1P
2P
1路饋電輸出
2路饋電輸出
如“2P(12/24)”表示第一路12V,第二路24V饋電輸出。
適用于帶記錄的儀表
USB轉存功能 擴展功能
代碼 轉存功能 代碼 擴展功能
U USB卡轉存(配1GB U盤) SD SD卡擴展(容量8GB)
備注:
1、變送輸出與報警輸出可組合,變送輸出+報警輸出≤6;如果儀表選擇頻率信號輸入時,變送輸出最多只能選擇兩路,變送輸出+報警輸出≤4。
2、壓力補償通道輸入類型吸只選擇電壓或電流信號,流量通道輸入類型只選擇電壓、電流或者頻率輸入。
3、無補償輸入最多能做四路輸入,如有需要請在訂貨時備注。
4、儀表型號舉例:
例1:RY-7601-A-2-A-1/1P(4~20mA輸入,4~20mA輸出)。
含義:單路無補償輸入流量儀,160*80*110mm的規格尺寸,2限報警輸出,AC100~240V供電,1路變送輸出,1路饋電輸出。
例2:RY-7602R-C-4-A-2/1P(兩路4~20mA輸入,一路PT100輸入,兩路4~20mA輸出)。
含義:溫壓補償輸入流量儀,帶記錄功能,96*96*110mm的規格尺寸,4限報警輸出,AC100~240V供電,2路變送輸出,1路饋電輸出。
輸入信號類型(訂貨時請在選型后備注信號類型)
信號類型 量程范圍 信號類型 量程范圍
B
S
K
E
T
J
R
N
F2
Wre3-25
Wre5-26
Cu50
Cu53
Cu100
Pt100
BA1
BA2
400~1800℃
-50~1600℃
-100~1300℃
-100~1000℃
-100.0~400.0℃
-100~1200℃
-50~1600℃
-100~1300℃
700~2000℃
0~2300℃
0~2300℃
-50.0~150.0℃
-50.0~150.0℃
-50.0~150.0℃
-200.0~650.0℃
-200.0~600.0℃
-200.0~600.0℃
0~400Ω
0~350Ω
30~350Ω
0~20mV
0~100mV
0~20mA
0~10mA
4~20mA
0~5V
1~5V
0~10V
0~10mA開方
4~20mA開方
0~5V開方
1~5V開方
頻率F
-9999~99999
特殊定制
特殊定制
-9999~99999
-9999~99999
-9999~99999
-9999~99999
-9999~99999
-9999~99999
-9999~99999
特殊定制
-9999~99999
-9999~99999
-9999~99999
-9999~99999
0~10KHZ
輸出信號類型(訂貨時請在選型后備注信號類型)
信號類型 4-20mA 1-5V 0-10mA 0-5V 0-20mA 0-10V(特殊定制)
負載電阻RL RL≤480Ω RL≥250KΩ RL≤960Ω RL≥250KΩ RL≤480Ω RL≥4KΩ
